優恩推出面向USB3.1/HDMI2.1等高速數據接口EOS/ESD靜電保護器件：
深回掃（Deep Snap Back）工藝，有效降低TVS管VC殘壓值。
采用CSP封裝技術，大幅降低了TVS管電容值。

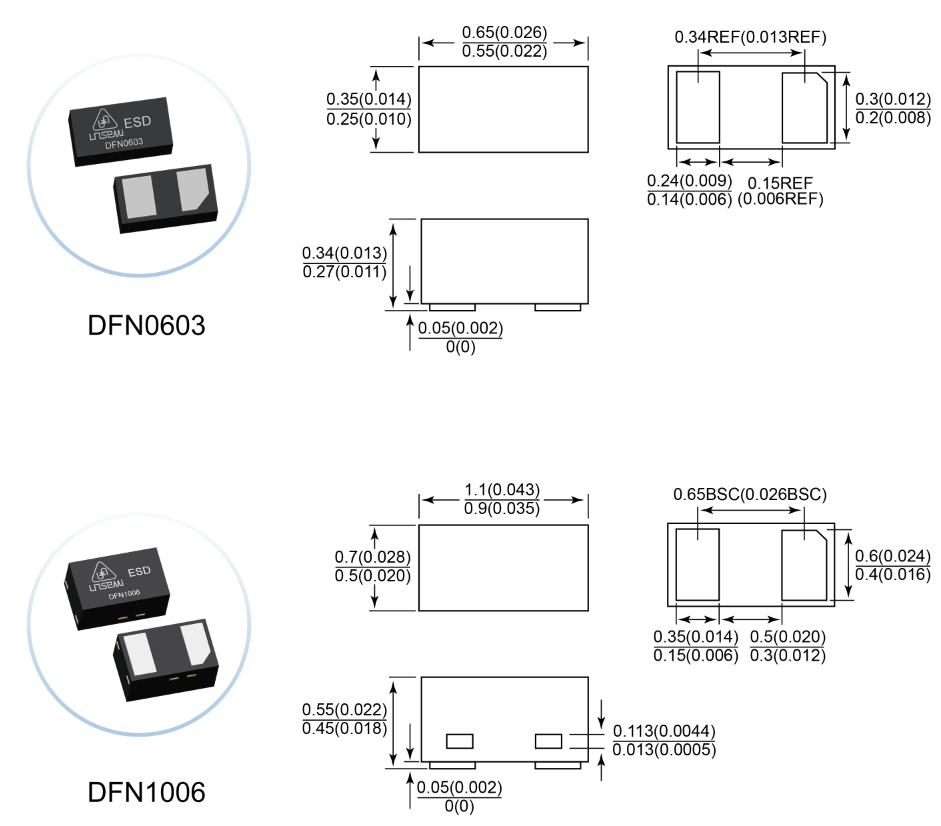

小體積：DFN0603、DFN1006封裝。
在當今高度集成化、小型化和智能化的電子產品市場中，EOS/ESD靜電放電防護已成為確保產品穩定性和
可靠性的關鍵因素。隨著USB 3.0/3.1、HDMI 2.0/2.1等高速數據接口的廣泛應用，EOS/ESD現象對電子產品的威脅日益加劇。
由于高速信號傳輸端口，信號的傳輸速率極高，對保護器件的寄生電容要求非常嚴格，低寄生電容的ESD保
護器件能夠減少對信號傳輸?shù)母蓴_，保證信號的完整性和傳輸效率，同時在高速信號傳輸中，低VC是保護器件選擇的關鍵因素
之一。VC越低保護效果越好，從而更有效地保護后級芯片不受損害。
為此，優恩半導體采用深回掃（Deep Snap Back）工藝結合CSP封裝技術，開發出保護效果極佳的高速信號
ESD靜電保護器件，
1、回掃后平臺電壓可控制到2V左右，超低的鉗位電壓對同等強度的ESD靜電放電及EOS干擾，比常規ESD保護器
件具有更好的保護效果。

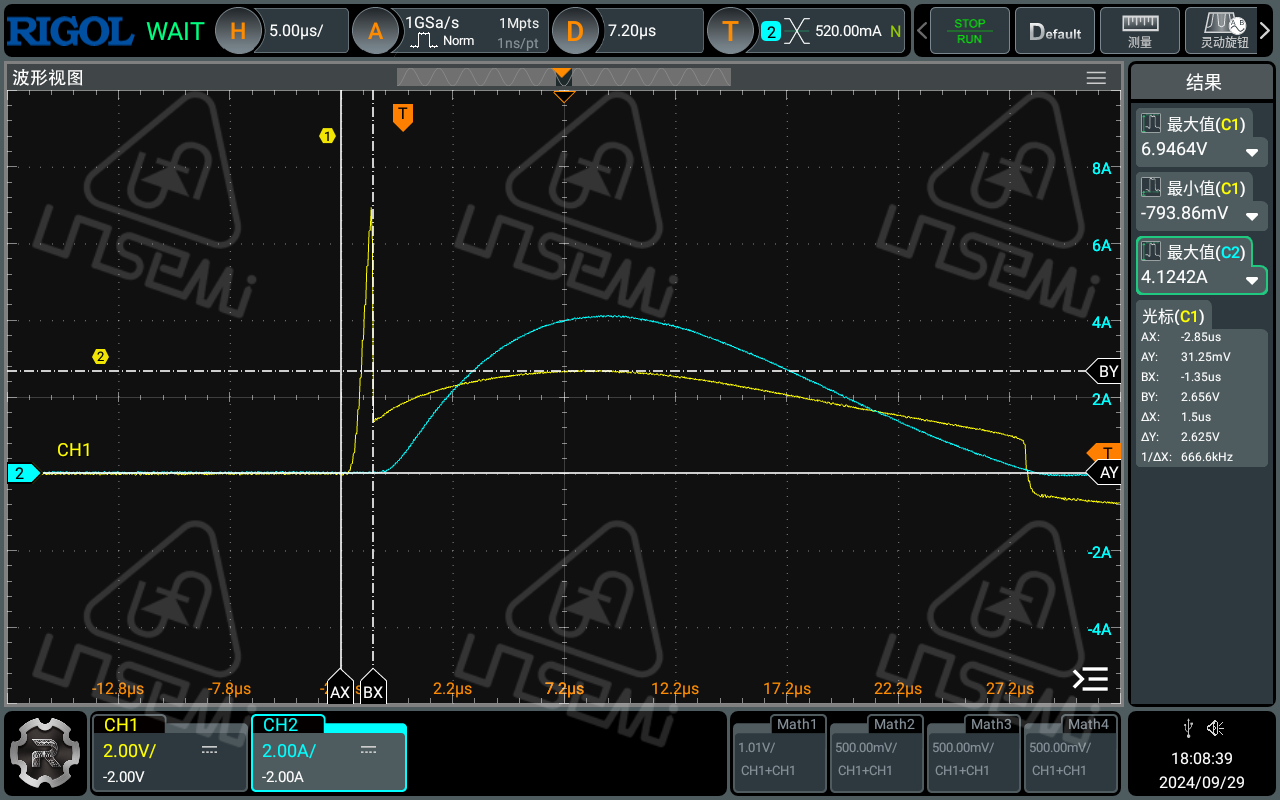

殘壓測試波形圖
2、具有極小的寄生電容0.08PF，能夠有效的避免對高速信號的干擾，支持更高的通信速率。

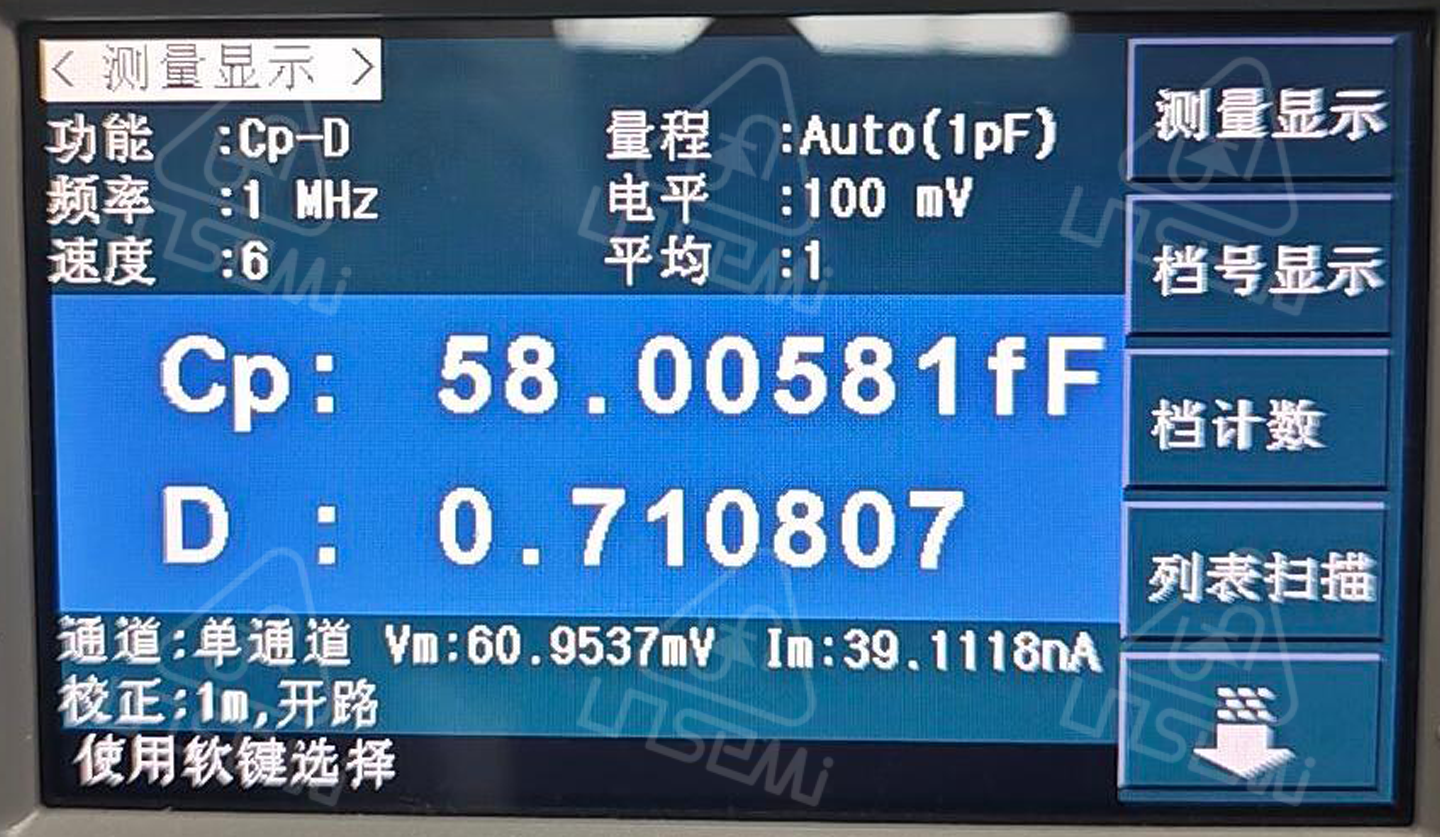

電容實測圖
此產品適用于USB 3.0/3.1/3.2、HDMI 2.0/2.1、Serial ATA、高清數字視頻接口等高速數據傳輸接口。

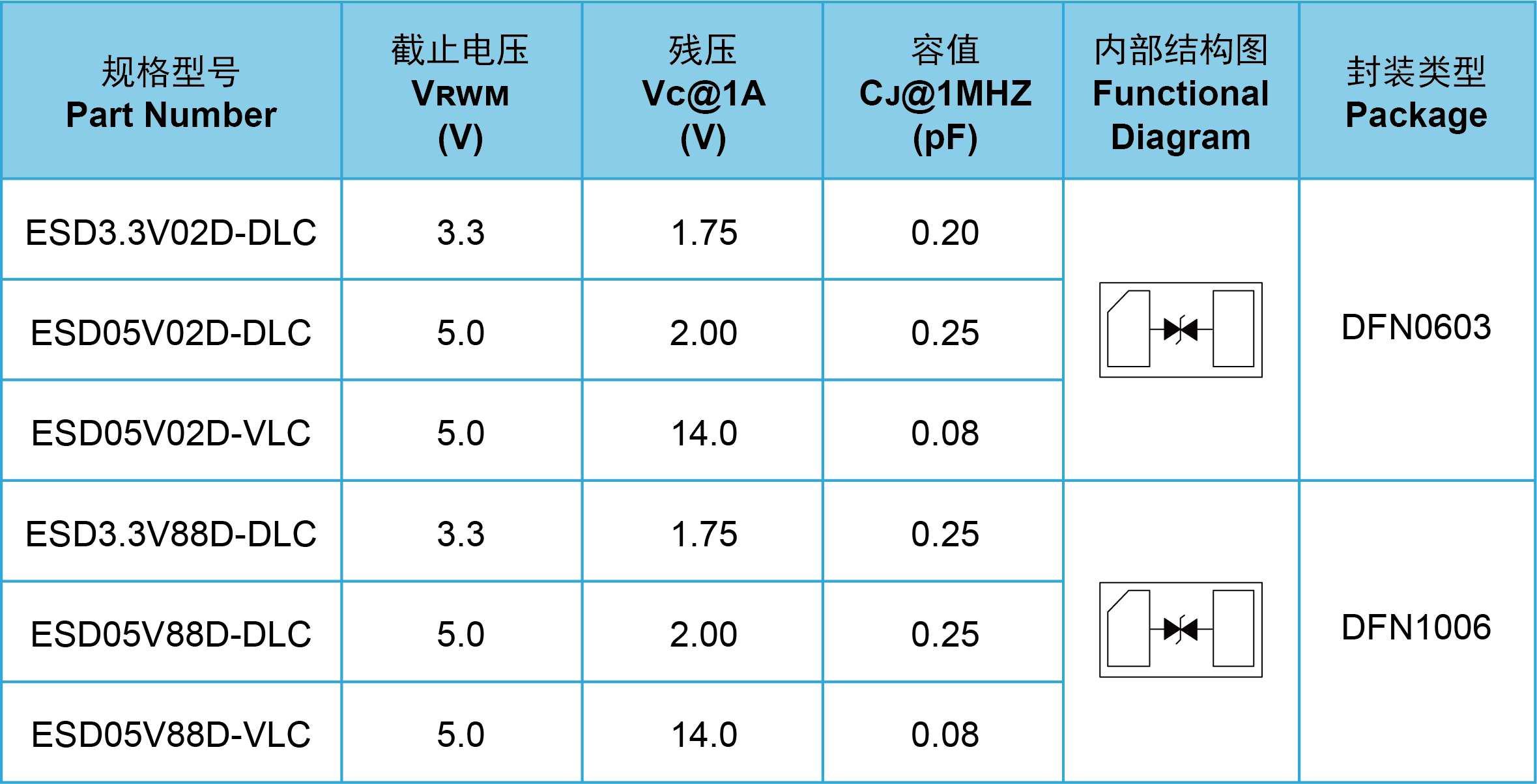

1、器件規格表

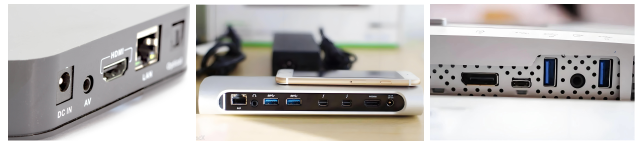

2、應用推薦
USB 3.0/3.1/3.2
HDMI 2.0/2.1
Serial ATA
LVDS
DP
3、關鍵數據展示
優恩半導體一直致力于EMC防護器件的研發及技術創新，為客戶提供更好更優的器件及保護解決方案是我們前進
的動力。我們的產品已經在消費類電子、通信、汽車電子、工業控制等眾多領域都有著廣泛的應用。
若需咨詢產品技術的詳細信息，并獲得銷售或技術支持，請聯絡我們。
優恩半導體
被動保護器件事業部
